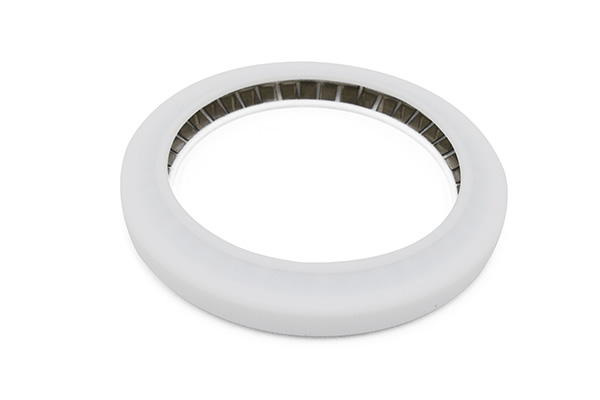

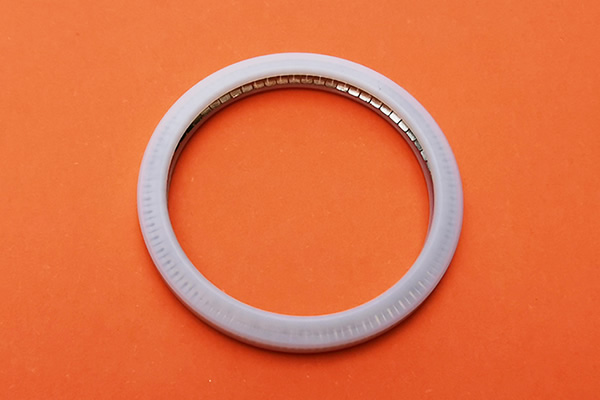

激光目鏡密封圈(內端面泛塞封)
技術參數動作形式
直徑(mm)
壓力范圍(MPa)
溫度范圍(℃)
線速度(m/s)
靜密封
3.0~ 1000.0
≤40
-250~ +300
0
旋轉運動
3.0~ 1000.0
≤20
250~ +300
≤2
系列號
溝槽外側直徑d, H11mm
溝槽寬度b4mm
溝槽深度
倒圓r1 mm
推薦的范圍
擴展的范圍1)
min.
h mm
總mm
max.
DVE0
10- 13.9
10- 40
2.4
1.45.
+0.03
0.4
DVE1
14.24.9
13 - 200
3.6
2.25
+0.05
0.4
DVE2
25- 45.9
18- 400
4.8
3.10
+0.08
0.6
DVE3
46- 124.9
28- 700*)
7.1
4.70
+0.10
0.8
DVE4
125 - 999.9**)
45 - 1000*-)
9.5
6.10
+0.15
0.8
DVE5
1000.2500.0*+)
110.2500***)
15.0
9.50
+0.20
0.8
d4
D4 min( da+2*L4)
h4 min
4.0
8.8
1.45
5.0
9.8
1.45
6.0
10.8
1.45
8.0
12.8
1.45
10.0
17.2
2.25
12.0
19.2
2.25
14.0
21.2
2.25
15.0
22.2
2.25
16.0
23.2
2.25
18.0
25.2
2.25
20.0
29.6
3.10
22.0
31.6
3.10
25.0
34.6
3.10
28.0
37.6
3.10
30.0
39.6
3.10
32.0
41.6
3.10
35.0
44.6
3.10
48.0
33.8
4.70
50.0
35.8
4.70
52.0
37.8
4.70
55.0
40.8
4.70
56.0
41.8
4.70
60.0
45.8
4.70
d4
D4 min( da+2*L4)
h4 min
55.0
69.2
4.70
56.0
70.2
4.70
60.0
74.2
4.70
63.0
77.2
4.70
65.0
79.2
4.70
70.0
84.2
4.70
75.0
89.2
4.70
80.0
94.2
4.70
85.0
99.2
4.70
90.0
104.2
4.70
95.0
109.2
4.70
100.0
114.2
4.70
105.0
119.2
4.70
110.0
124.2
4.70
115.0
129.2
4.70
120.0
139.0
6.10
125.0
144.0
6.10
140.0
121.0
6.10
150.0
131.0
6.10
160.0
141.0
6.10
170.0
151.0
6.10
180.0
161.0
6.10
190.0
171.0
6.10
