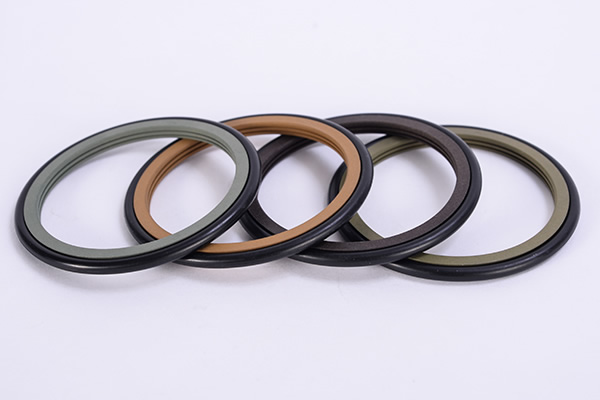

軸用旋轉格萊圈
壓力Pressure
溫度Temperature
速度Sliding speed
介質Medium
≤30 MPa
-35…+200 ℃
≤2 m/s
≤2 m/s
液壓油、阻燃液、水、氣
| 材料 Material | ||
| O 圈 O ring | 滑環slide ring | |
| 標準設計Standard | NBR | PTFE-青銅PTFE-Bronze |
| 特殊Standard(on request) | FKM | PTFE 碳纖維PTFE-carbon |
| 設計標準或互換 Standard or can fit the groove |
| 設計選用時可參考Trelleborg公司TG3系列、Merkel公司M15 系列、Parker公司OQ系列、AS公司的XRB系列標準。 |

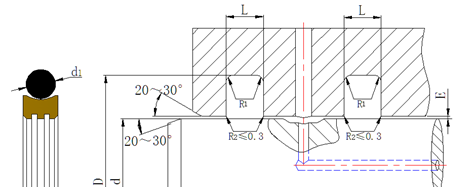

| Installation Dimension table based on Metric Size 公制溝槽尺寸(mm) | ||||||||
| 軸徑dh9 | 溝槽底徑D H9 | 槽寬 L +0.2 | O型圈線徑 d1 | R1≤ | C≥ | 最大擠出間隙 Max Gap E | ||
| 100bar | 200bar | 300bar | ||||||
| 2~18 | d+4.9 | 2.2 | 1.8 | 0.4 | 2 | 0.15 | 0.1 | 0.05 |
| 20~36 | d+7.5 | 3.2 | 2.65 | 0.6 | 2.5 | 0.2 | 0.15 | 0.1 |
| 40~190 | d+11 | 4.2 | 3.55 | 1 | 3.5 | 0.25 | 0.2 | 0.15 |
| 200~250 | d+15.5 | 6.3 | 5.3 | 1.3 | 5 | 0.3 | 0.25 | 0.2 |
| 280~640 | d+21 | 8.1 | 7 | 1.8 | 6.5 | 0.45 | 0.3 | 0.25 |
| 650~950 | d+28 | 9.5 | 8.6 | 2.5 | 7.5 | 0.45 | 0.3 | 0.25 |
訂貨號Order Number
軸徑d h8
槽底徑D H9
槽寬L+0.2
GRS0020
2
6.9
2.2
GRS0040
4
8.9
2.2
GRS0060
6
10.9
2.2
GRS0061
8
12.9
2.2
GRS0100
10
14.9
2.2
GRS0120
12
16.9
2.2
GRS0150
15
19.9
2.2
GRS0160
16
20.9
2.2
GRS0180
18
22.9
2.2
GRS0200
20
27.5
3.2
GRS0220
22
29.5
3.2
GRS0250
25
32.5
3.2
GRS0280
28
35.5
3.2
GRS0300
30
37.5
3.2
GRS0320
32
39.5
3.2
GRS0350
35
42.5
3.2
GRS0360
36
43.5
3.2
GRS0400
40
51
4.2
GRS0420
42
53
4.2
GRS0450
45
56
4.2
GRS0480
48
59
4.2
GRS0500
50
61
4.2
GRS0520
52
63
4.2
GRS0550
55
66
4.2
GRS0600
60
71
4.2
GRS0630
63
74
4.2
GRS0700
70
81
4.2
GRS0750
75
86
4.2
GRS0800
80
91
4.2
GRS0900
90
101
4.2
GRS1000
100
111
4.2
GRS1050
105
116
4.2
GRS1100
110
121
4.2
GRS1150
115
126
4.2
GRS1200
120
131
4.2
GRS1250
125
136
4.2
GRS1300
130
141
4.2
訂貨號OrGer Number
軸徑d h8
槽底徑D H9
槽寬L +0.2
GRS1400
GRS1500
GRS1600
GRS1700
GRS1800
GRS1900
GRS2000
GRS2100
GRS2200
GRS2500
GRS2800
GRS3000
GRS3200
GRS3500
GRS3600
GRS4000
GRS4200
GRS4500
GRS4800
GRS5000
GRS5200
GRS5500
GRS6000
GRS6200
GRS6300
GRS6400
GRS6500
GRS6800
GRS7000
GRS7200
GRS7500
GRS8000
GRS8500
GRS9000
GRS9500
950
978
9.5
