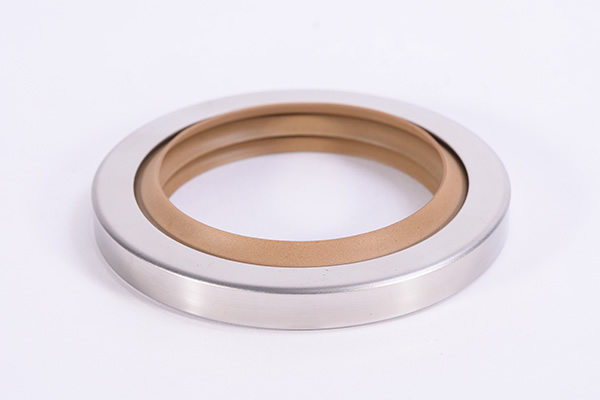

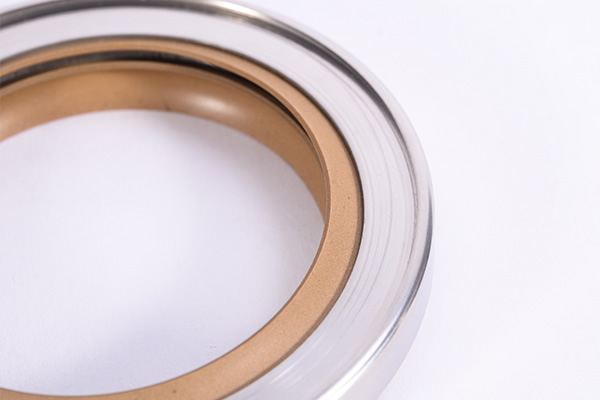

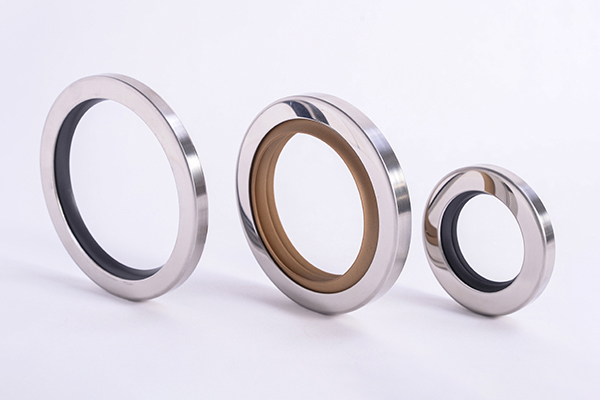

不銹鋼油封三唇

　　不銹鋼油封（又名空壓機油封、真空泵油封、四氟油封）：適用于旋轉運動或慢速軸的往復運動密封。不銹鋼油封各項性能指標遠遠超過最好的FKM（氟橡膠）骨架油封。不銹鋼油封最早在1970年代被引入使用。其目的是為了填補在傳統橡膠密封圈和機械密封圈之間的空白。但其受到密封唇口的材料限制，在極端的溫度、腐蝕性的介質、高表面線速度、高壓及缺少潤滑等苛刻的環境中。

　　設計者還是要采用價格較高且復雜的機械密封，泛特封在同樣苛刻的環境下一般都能代替機械密封，且價格相對機械密封來說更低。

產品特點：

　　具有很好的化學穩定性可用在水、強酸、堿、強氧化溶劑等介質中。
　　具有很好的抗摩擦性，唇口的摩擦系數是橡膠油封的幾十分之一。
　　單唇可承受1.5Mpa壓力。雙唇可承受3Mpa壓力。
　　最高線速度可承受30m/s。
　　120℃~220℃的工作溫度。

適用行業設備：

　　空壓機　　　　　　　真空泵　　　　　　　　汽車發動機　　　　　　　　
　　馬達　　　　　　　　空調　　　　　　　　　攪拌機　　　　　　
　　自動化精密機械　　　化學處理設備　　　　　制藥和食品加工設備

金屬骨架PTFE油封的型式

類型
運轉條件
主要性能與應用

A型
速度:≤30m/s
壓力:≤5bar
標準型，密封唇上可添加左旋(L)或右旋(R）回油螺紋以提升密封性能。

AR型
AL型
速度:≤30m/s
壓力:≤5bar
標準型，密封唇上可添加左旋(L)或右旋(R）回油螺紋以提升密封性能。

C型
速度 ≤30ms
壓力:≤10bar
與A型相同,但增加刮塵唇,可應用于多粉塵環境。

B型
速度≤18m/s
壓力:≤35bar
雙密封唇,適用壓力高達35bar，PV值達100bar.m/s，密封唇上可添加左旋(L)或右旋(R）回油螺紋以提升密封性能。

BR型
BL型
速度≤18m/s
壓力:≤35bar
雙密封唇,適用壓力高達35bar，PV值達100bar.m/s，密封唇上可添加左旋(L)或右旋(R）回油螺紋以提升密封性能。

D型
速度:≤18m/s
壓力:≤35bar
與B型相同,但增加刮塵環,可應用于多粉塵環境。

L型
速度 ≤30m/s
壓力:≤1.5bar
低摩摔型，很適用于軸承保護用。

LB型
速度≤30mls
壓力:≤1.5bar
與L型相同，但增加刮塵唇，可應用于多粉塵環境。

LC型
速度≤8m/s
壓力:≤3.5bar
與LC型相同，但增加刮塵環，可應用于多粉塵環境。

LA型
速度≤25mls
壓力:≤1.5bar
具有對稱配置的密封唇，可將兩種不同的流體隔離。如在離心機的密封應用。

LA型
速度:≤8m/s
壓力:≤20bar
單密封唇V形彈簧加強，適用于轉軸圓度不佳或偏擺較大的密封。

PTFE油封材質選用

編號No.
密封件材質Material
應用特性Application Feature

1
純鐵氟龍
Virgin PTFE
適用于食品，制藥等制程 Suitable for foodstuff and pharmaceutical process.

2
玻纖填料鐵氟龍
PTFE filled glass fiber
改良的耐壓，耐磨性，極佳抗化學性；較優的熱導性 Improved pressure-resistant, wear resistance, excellent chemical resistance and optimum thermal conductivity.

3
青銅填料鐵氟龍
PTFE filled bronze
耐高壓，耐磨耗，熱傳導性佳，特別適用于190℃以上的高溫場合 High pressure resistance, good thermal conductivity, abrasion resistance, especially for applications in high temperature above 190℃.

4
石墨填料鐵氟龍
PTFE filled graphite
適用于短期無潤滑或長期潤滑不良的旋轉應用 Suitable for Short-term without lubrication or long-term bad lubrication rotary applications.

5
碳纖填料鐵氟龍
PTFE filled carbon fiber
極佳之耐磨，耐壓性，良好熱導性，低透氣性 Excellent wear resistance and pressure resistance, good thermal conductivity,low-permeability

鋼環及靜止密封墊材質選用

編號No.
鋼環材質Material
應用特性

1
碳鋼
Carton steel
標準材質，一般環境下潤滑油或潤滑脂之應用 Standard material, suitable for general environment of lubricating oil or grease.

2
304不銹鋼
304 stainless steel
腐蝕環境下潤滑油或潤滑脂之應用 Suitable for lubricating oil or grease under corrosive environment.

3
316不銹鋼
316 stainless steel
腐蝕性流體之密封
Corrosive fluid seal

編號No.
密封墊材質Material
應用特性Application Feature

1
NBR
標準材質，一般環境下潤滑油或潤滑脂之應用，適用溫度-40～100℃ Standard material, suitable for general environment of lubricating oil or grease, applicable temperature - 40 ~ 100℃

2
FKM(Viton)
高溫下潤滑油或潤滑脂之應用，適用溫度-20℃～200℃ Suitable for lubricating oil or grease under high temperature, applicable tempreature - 20 ℃ ~ 200 ℃

轉軸與溝槽的要求

為充分發揮PTFE油封的優異性能與耐用性，并避免安裝不當導致密封件受損，軸的密封面與密封件溝槽必須有適當?shù)募庸ぁ０惭b時，聚四氟乙烯密封唇必須向壓力側。
To maximize the performance of PTFE seal excellent and durability, and avoid installation.Improper damaged seals, shaft sealing surface and groove are needed.Appropriate processing. When installed, PTFE sealing lip must face the pressure side.

軸Shaft：
■軸表面硬度≧40HRC（潤滑不良或高速運轉的場合≧58HRC)
Shaft surface hardness≧40HRC（poor lubrication or high speed occasion≧58HRC)
■表面研磨并拋光以去除銳角，表面粗度Ra=0.2～0.5um,真空應用Ra≦0.2um
Grinding and polishing the surface to remove the sharp angle, the surface roughness Ra=0.2～0.5 um,vacuum applications Ra≦0.2um
■軸徑尺寸公差h11 Shaft dimensional tolerances h11
■端面導角15° - 30° Face conduction angle 15° to 30°
溝槽Groove：
■表面粗度Ra≦0.8umSurface roughness Ra≦0.8um
■溝槽尺寸公差H8Groove dimensional tolerances H8
■端面導角5° - 15° Face conduction angle 5° to 15°
