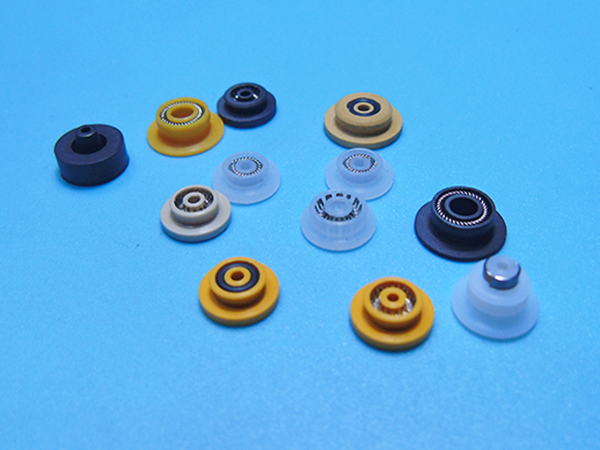

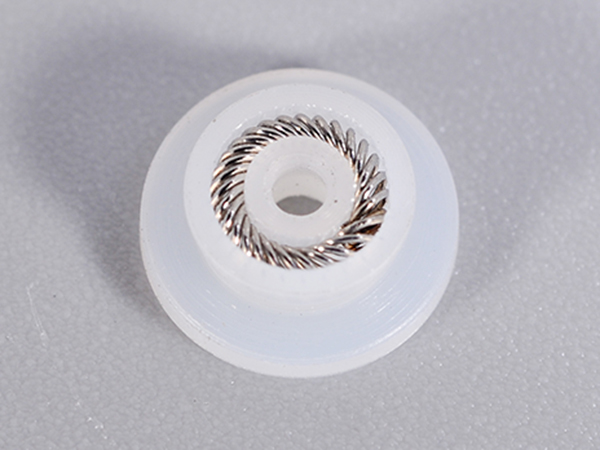

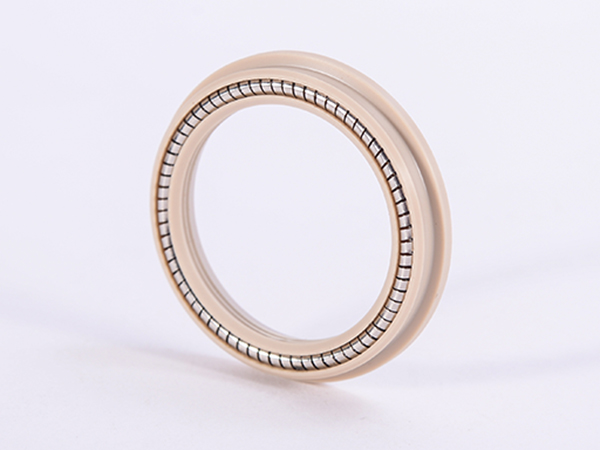

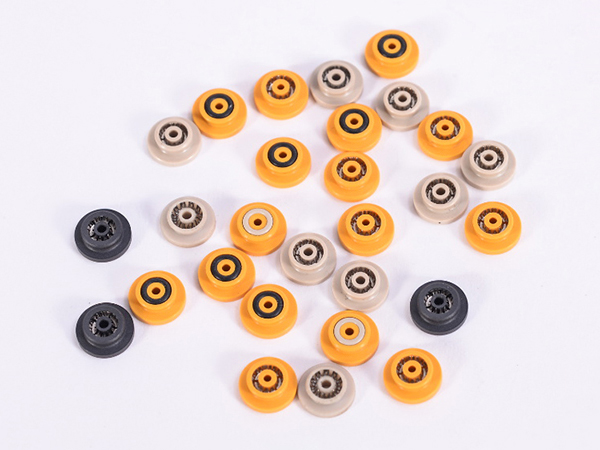

旋轉泛塞封
材料代號
材料說明
溫度范圍°C/°
介質相容性
最大直徑mm (英制)
G535
高等級的純聚四氟乙稀(PTFE )基材料。耐化學性非常好。顏色:白色
-200/+260
A
2500mm(8'2")
G507
專用級的純聚四氟乙稀(PTFE)，經過FDA認證。耐化學性非常好。顏色:白色
- 55/+260
A
2500mm(8'2")
G540
高等級的純聚四氟乙稀(PTFE )基材料。用于輕型用途。推薦用于有潤滑的動態用途。
-55/+260
A
2500mm(8'2")
G525
高等級的純聚四氟乙稀(PTFE )基材料成分，摻有碳添加劑。 推薦用于動態用途，在特殊干摩擦(空氣和氣體)工況。 顏色:黑色
- 55/+260
A
2500mm(8'2")
G508
高等級的純聚四氟乙稀(PTFE )基材料成分，摻有碳纖維添加劑。 非常耐磨，摩擦系數小。 適合往復和旋轉用途。 適合用于潤滑性差的介質和用于干摩擦工況。 顏色:煤黑色
-55/+260
A
2500mm(8'2")
PEEK
聚醚醚酮材料的連續使用溫度極高大約260度具有極高的剛度和硬 度，以及獨有的高抗拉強度，另外其耐熱不變形性能與化學穩定性 顏色:米色、黑色
- 60/+300
A
2500mm(8'2")
G513
高等級的純聚四氟乙稀(PTFE )基材料成分，摻有芳烴聚合物。 特別適合低壓旋轉用途和在硬度低的表面上運行。 適合食品工業用途。 顏色:米色
-55/+260
A
2500mm(8'2")
G920
具有極高分子量的聚乙烯。 在干摩擦用途時非常耐磨。 顏色:白色、綠色、黃色
-200/+80
B
2500mm(8'2")
技術參數動作形式
直徑(mm)
壓力范圍(MPa)
溫度范圍(℃)
線速度(m/s)
靜密封
3.0~ 1000.0
≤40
-250~ +300
0
旋轉運動
3.0~ 1000.0
≤20
250~ +300
≤2
系列號

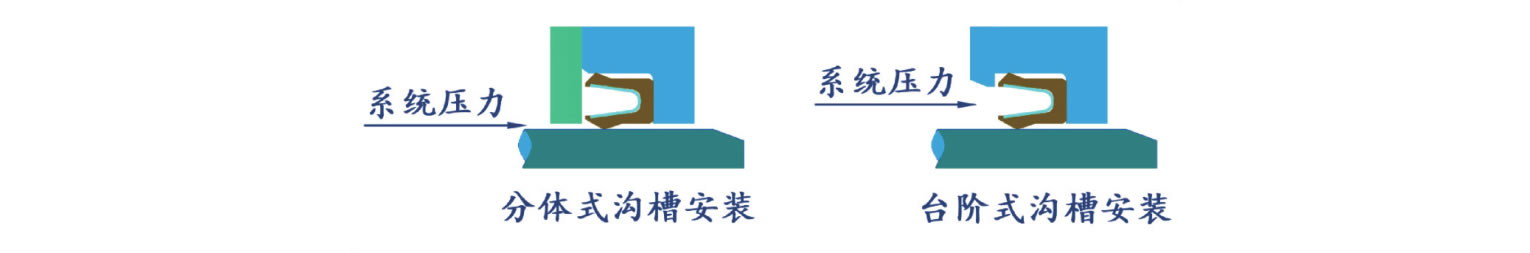

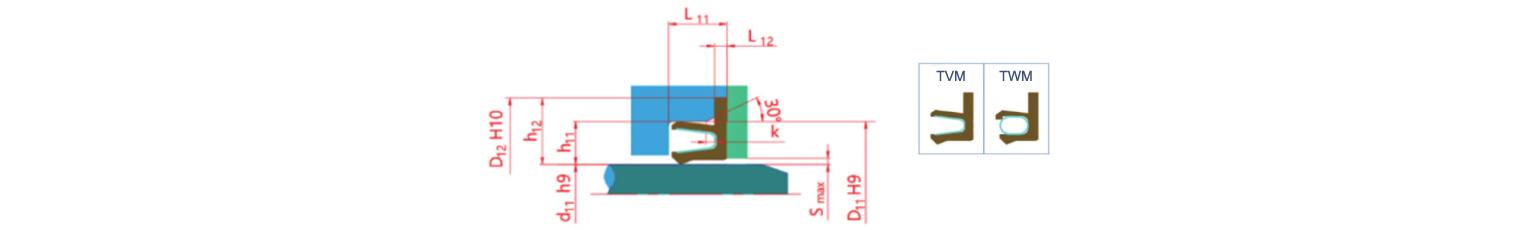

活塞桿直徑d f8/h9mm
溝槽直徑
溝槽寬度
引入倒角
倒圓
徑向間隙S max.mm
標準范圍
擴展的范圍1)2)
D1 H9mm
d2 H10mm
L1 minmm
L2mm
kmm
rmax.mm
<2 MPa(20 bar)
<10 MPa(100 bar)
<20 MPa(200 bar)
TVM1
5.0 - 19.9
20.0 - 200.0
d + 5.0
d +9.0
3.6
0.85,0/-0.1
0.8
0.3
0.25
0.15
0.10
TVM2
20.0 - 39.9
10.0 - 400.0
d + 7.0
d +12.5
4.8
1.35,0/-0.15
1.1
0.4
0.35
0.20
0.15
TVM3
40.0 - 399.9
20.0 - 700.0
d + 10.5
d +17.5
7.1
1.80,0 /-0.20
1.4
0.5
0.50
0.25
0.20
TVM4
400.0 - 999.9
35.0 - 999.9
d +14.0
d + 22.0
9.5
2.80,0/-0.20
1.6
0.5
0.60
0.30
0.25
d11
D11(d11+2*h11)
L11 min
D12
L12 max
3.0
8.0
3.6
12.0
0.85
4.0
9.0
3.6
13.0
0.85
5.0
10.0
3.6
14.0
0.85
6.0
11.0
3.6
15.0
0.85
8.0
13.0
3.6
17.0
0.85
10.0
15.0
3.6
19.0
0.85
12.0
17.0
3.6
21.0
0.85
14.0
19.0
3.6
23.0
0.85
15.0
20.0
3.6
24.0
0.85
16.0
21.0
3.6
25.0
0.85
17.0
22.0
3.6
26.0
0.85
18.0
23.0
3.6
27.0
0.85
20.0
27.0
4.8
32.5
1.35
22.0
29.0
4.8
34.5
1.35
25.0
32.0
4.8
37.5
1.35
28.0
35.0
4.8
40.5
1.35
30.0
37.0
4.8
42.5
1.35
32.0
39.0
4.8
44.5
1.35
35.0
42.0
4.8
47.5
1.35
36.0
43.0
4.8
48.5
1.35
40.0
50.5
7.1
57.5
1.80
42.0
52.5
7.1
59.5
1.80
45.0
55.5
7.1
62.5
1.80
48.0
58.5
7.1
65.5
1.80
50.0
60.5
7.1
67.5
1.80
52.0
62.5
7.1
69.5
1.80
d11
D11(d11+2*h11)
L11 min
D12
L12 max
55.0
65.5
7.1
72.5
1.80
56.0
66.5
7.1
73.5
1.80
60.0
70.5
7.1
77.5
1.80
63.0
73.5
7.1
80.5
1.80
65.0
75.5
7.1
82.5
1.80
70.0
80.5
7.1
87.5
1.80
75.0
85.5
7.1
92.5
1.80
80.0
90.5
7.1
97.5
1.80
85.0
95.5
7.1
102.5
1.80
90.0
100.5
7.1
107.5
1.80
95.0
105.5
7.1
112.5
1.80
100.0
110.5
7.1
117.5
1.80
105.0
115.5
7.1
122.5
1.80
110.0
120.5
7.1
127.5
1.80
115.0
125.5
7.1
132.5
1.80
120.0
130.5
7.1
137.5
1.80
125.0
135.5
7.1
142.5
1.80
130.0
140.5
7.1
147.5
1.80
135.0
145.5
7.1
152.5
1.80
140.0
150.5
7.1
157.5
1.80
150.0
160.5
7.1
167.5
1.80
160.0
170.5
7.1
177.5
1.80
170.0
180.5
7.1
187.5
1.80
180.0
190.5
7.1
197.5
1.80
190.0
200.5
7.1
207.5
1.80
200.0
210.5
7.1
217.5
1.80
